Tipi u Klassifikazzjoni tal-Elevaturi

Tipi ta 'Elevaturi u Klassifikazzjoni - L-Ewwel Parti

F'suġġett preċedenti, "Klassifikazzjoni u Tipi ta 'Tagħbija Elettrika”, Nuri li t-tagħbijiet elettriċi jistgħu jiġu kklassifikati f’diversi kategoriji skont diversi fatturi; wieħed minn dawn il-fatturi huwa skont il-funzjoni / użu tat-tagħbija kif ġej:

It-Tielet Klassifikazzjoni: Klassifikazzjoni tat-Tagħbija Elettrika Skond il-Funzjoni tat-Tagħbija

1. Tagħbija tad-Dawl.

2. Tagħbija tat-Tagħmir.

3. Tagħbijiet ta 'Qawwa.

Fis-Suġġetti preċedenti li ġejjin, spjegajt l-ewwel tip; tagħbija tad-dawl:

• Klassifikazzjoni u Tipi ta 'Tagħbija Elettrika - Ir-Raba' Parti

• Tipi u disinn ta 'Dawl Artifiċjali

• Klassifikazzjonijiet ta 'Tagħmir tad-Dawl fuq ġewwa - L-Ewwel Parti

• Klassifikazzjonijiet ta 'Tagħmir tad-Dawl fuq ġewwa - It-Tieni Parti

• Klassifikazzjonijiet ta 'tagħmir tad-dawl ta' barra

• Introduzzjoni fil-Proċess tad-Disinn tad-Dawl

U spjegajt it-tieni tip; Tagħmir Tagħbija fis-suġġett preċedenti li ġej:

• Tipi u Klassifikazzjonijiet ta 'Tagħbijiet Elettriċi

U wrejt li t-tielet u l-aħħar tip ta 'tagħbijiet elettriċi skont il-funzjoni / użu tat-tagħbija huma t-tagħbijiet tal-enerġija li jistgħu jinqasmu fit-tagħbijiet ewlenin li ġejjin:

1. Tagħbijiet ta 'HVAC (Tagħbijiet ta' Sistema ta 'Tisħin, Ventilazzjoni, u Arja Kondizzjonata).

2. Lifts Loads (Tagħbijiet tas-Sistema tat-Trasport).

3. Tagħbijiet ta 'Pompi (Tifi tan-Nar, Plumping, Sistemi ta' Irrigazzjoni, Eċċ).

Minn danKors EE-1hija għal dawk li jibdew fil-qasam tad-disinn elettriku, irrid nispjega fid-dettall dawn it-tagħbijiet jew sistemi u nindika l-kostruzzjoni tagħhom, il-prinċipji ta 'tħaddim, u t-tipi differenti tagħhom. Allura, jien spjegajt l-ewwel tip ta 'tagħbijiet ta' enerġija; Tagħbijiet HVAC fis-suġġetti preċedenti li ġejjin:

• Tipi ta 'Sistemi ta' Tisħin - L-Ewwel Parti

• Tipi ta 'Sistemi ta' Tisħin - It-Tieni Parti

• Konfigurazzjonijiet tas-Sistema tal-Kondizzjonament tal-Arja-L-Ewwel Parti

• Konfigurazzjonijiet tas-Sistemi tal-Kondizzjonament tal-Arja - It-Tieni Parti

• Konfigurazzjonijiet tas-Sistema tal-Kondizzjonament tal-Arja-It-Tielet Parti

• Tagħmir Prinċipali tas-Sistema HVAC

• Sistemi ta 'Kontroll HVAC u Sistema ta' Awtomazzjoni tal-Bini

Illum, se nispjega t-tieni oġġett ta 'tagħbijiet ta' enerġija; Lifts Loads (Tagħbijiet tas-Sistema tat-Trasport) kif ġej.

Introduzzjoni

Lift (jew lift fil-Commonwealth minbarra l-Kanada) huwa tip ta 'tagħmir tat-trasport vertikali li jiċċaqlaq b'mod effiċjenti nies jew oġġetti bejn l-art (livelli, gverti) ta' bini, bastiment, jew strutturi oħra. L-elevaturi huma ġeneralment imħaddma minn muturi elettriċi li jew imexxu kejbils ta 'trazzjoni jew sistemi ta' kontrapiż bħal parank jew jippumpjaw fluwidu idrawliku biex jgħollu pistun ċilindriku bħal ġakk.

Hemm tliet tipi ta 'metodi ta' konvoj fil-bini, Elevators& Skalaturi& Rampi, u għandhom dimensjonijiet u użi differenti skont it-tip ta 'bini& numru ta 'utenti fih.

Tipi ta 'Elevaturi

1. Skond il-mekkaniżmu tal-irfigħ.

2. Skond l-għoli tal-bini.

3. Skond it-tip ta 'bini.

4. Skond il-lok tal-lift.

5. Skond użi Speċjali.

1- Skond il-mekkaniżmu tal-irfigħ:
L-elevaturi se jiġu kklassifikati skond il-mekkaniżmu ta 'l-irfigħ f'4 tipi ewlenin kif ġej:

1. Elevaturi Idrawliċi

2. Elevaturi tal-Ġbid

3. Lift għat-tlugħ

4. Elevaturi pnewmatiċi

1- Elevaturi Idrawliċi (Push Elevators)

Elevaturi idrawliċi huma sostnuti minn pistun fil-qiegħ tal-lift li jimbotta l-lift 'il fuq. Jintużaw għal applikazzjonijiet baxxi ta '2-8 sulari u jivvjaġġaw b'veloċità massima ta' 200 pied kull minuta. Il-kamra tal-magni għall-liftijiet idrawliċi tinsab fl-iktar livell baxx biswit ix-xaft tal-lift. Elevaturi idrawliċi għandhom ħafna żewġ tipi ewlenin kif ġej:

A- Elevaturi Idrawliċi Mħaffrin (Konvenzjonali)

Għandhom sheave li testendi taħt l-art tal-fossa tal-lift, li taċċetta l-pistun li jiġbed lura hekk kif l-lift jinżel. Xi konfigurazzjonijiet għandhom pistun teleskopiku li jikkrolla u jeħtieġ toqba iktar baxxa taħt il-fossa. Id-distanza massima tal-ivvjaġġar ta '& # 39 hija madwar 60 pied.

B- Elevaturi Idrawliċi mingħajr toqob
Għandhom pistun fuq kull naħa tal-kabina. Jista 'jinqasam fi 3 tipi differenti kif ġej:

a- Elevaturi Idrawliċi Teleskopiċi:

F'din il-konfigurazzjoni, il-pistuni teleskopjati huma ffissati fil-bażi tal-fossa u ma jeħtiġux sheave jew toqba taħt il-fossa u għandhom 2 jew 3 biċċiet ta 'pistuni teleskopiċi. Pistuni teleskopjati jippermettu sa 50 pied ta 'distanza ta' vjaġġar.

b- Elevaturi Idrawliċi li mhumiex teleskopjati (bi stadju wieħed):

għandu pistun wieħed u jippermetti biss madwar 20 pied ta 'distanza ta' vjaġġar.


c- Elevaturi Idrawliċi Roped

Huma jużaw kombinazzjoni ta 'ħbula u pistun biex iċċaqilqu l-lift. Id-distanza massima tal-ivvjaġġar hija ta 'madwar 60 pied.

2- Elevaturi tat-Trazzjoni (Pull Elevators)

L-elevaturi tal-ġbid jitneħħew permezz ta 'ħbula, li jgħaddu minn fuq rota mwaħħla ma' mutur elettriku 'l fuq mix-xaft tal-lift. Jintużaw għal applikazzjonijiet ta 'nofs u għoljin u għandhom veloċitajiet ta' vjaġġar ħafna ogħla mill-liftijiet idrawliċi. Kontrapiż jagħmel il-liftijiet aktar effiċjenti. L-elevaturi tal-ġbid għandhom 3 tipi ewlenin kif ġej:

A- Elevaturi tal-Ġbid immirati:

għandhom gearbox li hija mwaħħla mal-mutur, li ssuq ir-rota li tmexxi l-ħbula. Elevaturi tal-ġbid bl-irkaptu huma kapaċi jivvjaġġaw b'veloċità sa 500 pied kull minuta.

B- Elevaturi tal-Ġbid mingħajr irkaptu:

għandhom ir-rota mwaħħla direttament mal-mutur. Elevaturi ta 'trazzjoni mingħajr irkaptu huma kapaċi għal veloċitajiet sa 2000 pied kull minuta.


C- Elevaturi tal-Kamra tal-Magni Inqas:

huma tipikament elevaturi tal-ġbid li m'għandhomx kamra tal-magni ddedikata 'l fuq mix-xaft tal-lift. Il-magna toqgħod fl-ispazju override u l-kontrolli joqogħdu fuq il-limitu maġenb ix-xaft tal-lift. L-elevaturi mingħajr kamra tal-magni qed isiru aktar komuni; madankollu, bosta dipartimenti tal-manutenzjoni ma jħobbux minħabba l-battikata li jaħdmu fuq sellum għall-kuntrarju ta 'ġewwa kamra.

3- Lift li jitla '

Huma jżommu l-apparat ta 'l-enerġija tagħhom stess fuqhom, l-aktar magna elettrika jew ta' kombustjoni. Il-liftijiet tat-tixbit spiss jintużaw f'żoni tax-xogħol u tal-kostruzzjoni.

4- Elevaturi pnewmatiċi

L-elevaturi pnewmatiċi jitgħollu u jitbaxxew billi tiġi kkontrollata l-pressjoni ta ’l-arja f’kamra li fiha jkun qiegħed il-lift. Bi prinċipji sempliċi tal-fiżika; id-differenza fil-pressjoni tal-arja 'l fuq u taħt il-kabina tal-lift tal-vakwu litteralment tittrasporta l-kabina bl-ajru. Huma l-pompi tal-vakwu jew it-turbini li jiġbdu l-kabina sal-Art li jmiss u r-rilaxx bil-mod tal-pressjoni tal-arja li jżomm il-kabina 'l isfel. Huma speċjalment ideali għal djar eżistenti minħabba d-disinn kompatt tagħhom minħabba li mhuwiex meħtieġ li tħaffer fossa u parank.



2- Skond l-għoli tal-bini

A- Bini baxx (1-3 sulari)
Bini sa madwar (1 sa 3) stejjer tipikament jużaw liftijiet idrawliċi minħabba l-ispiża inizjali aktar baxxa tagħhom

B- Bini ta ’Nofs it-Tlugħ (4 -11 sulari) Bini sa madwar (4 sa 11-il storja) tipikament jużaw Elevaturi ta’ Ġbid ta ’Ġbid

C- Bini ta 'Risq Għoli (12-il storja)

Bini sa madwar 12-il storja tipikament jużaw Elevaturi ta ’Ġbid Inqas Gerijiet



3- Skond it-tip ta 'bini
L-elevaturi se jiġu kklassifikati skont it-tip ta 'bini f'6 tipi ewlenin kif ġej:

1. Elevaturi tal-Isptar.

2. Elevaturi Residenzjali / Domestiċi.

3. Elevaturi Agrikoli.

4. Elevaturi Industrijali.

5. Elevaturi Kummerċjali.

6. Parkeġġ ta 'bini Elevaturi.

1- Elevaturi tal-Isptar

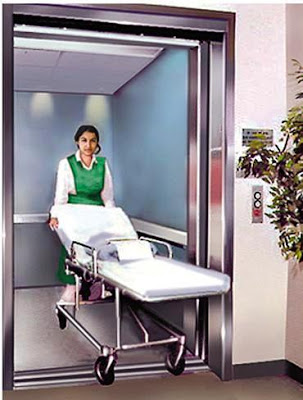

A- Elevaturi tas-Sodda tal-Isptar
L-elevaturi tas-sodda tal-isptar ġeneralment jittrasportaw pazjenti li mhumiex tajjeb biżżejjed biex ipoġġu bilqiegħda anke f’siġġu tar-roti. Waħda mill-karatteristiċi tal-liftijiet tas-sodda għandha tkun il-kapaċità tagħhom li jittrasportaw lill-pazjent kemm jista 'jkun bla xkiel b'ammont minimu ta' tbaqbieq u jostling. Ħafna liftijiet tas-sodda kontemporanji huma manifatturati biex jikkunsmaw ammonti estremament baxxi ta 'enerġija u biex ikunu dejjiema b'diversi karatteristiċi ta' sigurtà integrati. L-elevaturi tas-sodda ta ’l-isptar ġeneralment ftit li xejn jieħdu enerġija u allura għandu jkun hemm qtugħ ta’ l-elettriku li jkunu għadhom operattivi barra mill-provvista ta ’enerġija ta’ riżerva ta ’l-isptar' Ħafna drabi jkun hemm daħla ta 'wara u ta' quddiem fil-kabina tal-lift.
B- Lift Stretcher tal-Isptar
Normalment huma iżgħar mill-elevaturi tas-sodda. Dan it-tip partikolari ta 'lift huwa ġeneralment idrawliku jew ibbażat fuq il-ġbid skont il-post tal-kamra tal-magni. Huma manifatturati speċifikament biex ikunu elevaturi tas-sodda ta 'ħsejjes baxxi li jittrasportaw bla xkiel pazjenti, tobba, infermiera, u persunal tal-isptar bejn l-art, li jippermettulhom l-akbar kumdità. Minħabba li l-liftijiet tas-sodda tal-isptar jintużaw biss għat-trasport ta 'pazjenti u persunal tal-isptar waslu fil-post tagħhom pjuttost malajr, u teliminaw stennijiet twal. Ħafna minn dawn l-elevaturi tas-sodda huma mħaddma b'mod ewlieni biex jipprojbixxu l-użu mill-pubbliku ġenerali.


2- Elevaturi Residenzjali / Domestiċi
Normalment huma biss fuq skala ferm iżgħar minn liftijiet industrijali jew kummerċjali.
A- Elevaturi tal-Passiġġieri

Elevaturi domestiċi li huma maħsuba biex iġorru l-passiġġieri 'l fuq u' l isfel f'residenza f'diversi livelli huma pjuttost simili għal dawk użati f'bini pubbliku kbir. Jistgħu jinbnew jew ġewwa d-dar jew barra mid-dar u jistgħu jkunu vakwu pnewmatiku, elettriku, idrawliku, jew elevaturi tal-kejbil. Ħafna drabi liftijiet domestiċi ddisinjati biex iġorru passiġġieri f'ambjent residenzjali jġorru forsi biss tnejn sa erba 'persuni b'mod sikur u komdu.
B- Elevaturi tat-taraġ

L-elevaturi tat-taraġ huma ġeneralment installati fi djar fejn xi ħadd fil-familja għandu problemi ta ’mobbiltà. Dan it-tip ta 'liftijiet domestiċi sempliċement jimxu fuq ferrovija' l fuq u 'l isfel minn taraġ eżistenti. Jistgħu jimxu jew f'linja dritta jew madwar taraġ mgħawweġ. Elevaturi tat-taraġ jistgħu jinbnew kemm ġewwa kif ukoll barra mid-dar.
b.1 - Elevaturi Vertikali tas-Siġġijiet tar-Roti

Elevaturi ta 'siġġijiet tar-roti vertikali interni jistgħu faċilment jiġu installati meta l-ispazju huwa limitat. Jistgħu jinbnew b'tali mod li jippermettu d-dħul kemm ta 'quddiem kif ukoll ta' wara u l-pjattaforma ġeneralment tkun 4.5 piedi b'5 piedi sakemm ma jintalabx daqs personalizzat. Elevaturi vertikali huma msejħa meta t-taraġ idur madwar diversi livelli.

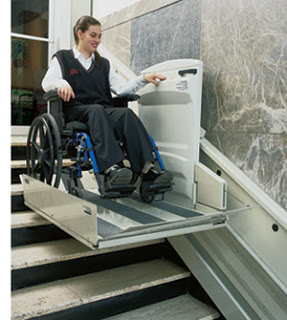

b.2 - Elevaturi tas-Siġġijiet tar-Roti fuq Inklinazzjoni

Elevaturi tas-siġġijiet tar-roti fuq inklinazzjoni huma ġeneralment installati meta t-taraġ sempliċement jitla 'livell wieħed jew forsi tnejn. Jekk hemm diversi irjieħ fit-taraġ, elevaturi tas-siġġijiet tar-roti fuq inklinazzjoni ma jkunux adattati sewwa. Ħafna drabi dan it-tip ta 'lift huwa msejjaħ meta ma jkunx hemm spazju adegwat biex jiffaċilita lift vertikali aktar spazjuż tas-siġġu tar-roti.
C- Dumbwaiters Elevators

Huma liftijiet żgħar tal-merkanzija maħsuba biex iġorru oġġetti minflok nies, Kull meta l-merċa jew il-ħasil tal-ħwejjeġ għandhom jintbagħtu 'l fuq u' l isfel mit-taraġ mingħajr ma jsiru vjaġġi bla bżonn li jistgħu jgħaġġlu n-nies malajr, in-nies jistgħu sempliċement ipoġġu dak li għandu jiġi ttrasportat fil-dumbwaiter u agħfas il-buttuna biex tibgħatha 'l fuq jew' l isfel. Id-Dumbwaiters huma ħafna drabi mibnija ġo ħajt jew maġenbhom.

Dumbwaiter sempliċi huwa qafas mobbli f'xaft, imwaqqa 'minn ħabel fuq taljola, iggwidat minn linji; ħafna dumbwaiters għandhom xaft, karozza, u kapaċità iżgħar minn dawk tal-liftijiet tal-passiġġieri, ġeneralment 100 sa 1000 lbs



3- Applikazzjonijiet agrikoli:
A- Elevaturi tal-Barmil
Elevator tal-barmil użat biex iċċaqlaq uċuħ tar-raba 'li jkunu għadhom kemm inħasdu' l fuq u fis-silo. L-elevaturi tal-barmil huma manifatturati b'tali mod li jistgħu jiċċaqalqu tagħbijiet tqal faċilment. Jistgħu jkunu mmexxija miċ-ċinturin jew immexxija mill-katina u jistgħu jiċċaqalqu vertikalment, orizzontalment, jew fuq inklinazzjoni.

A.1- Elevaturi b'ċarġ ċentrifugali

L-elevaturi tal-barmil kultant jissejħu bramel tal-ġarr, ħafna drabi meta l-moviment ikun orizzontali jew fuq inklinazzjoni. Madankollu, teknikament, il-moviment vertikali jitwettaq ukoll b'ċineg jew katina tal-ġarr. Il-lift tal-barmil ta 'skarika ċentrifugali huwa forsi l-iktar tip komuni. Naturalment, kif jimplika l-isem il-lift huwa mmexxi minn forza ċentrifugali. Dan it-tip ta 'lift għandu veloċitajiet aktar baxxi u l-bramel ħafna drabi jitqiegħdu relattivament viċin xulxin.
A.2 Elevaturi tal-barmil vertikali

L-elevaturi tal-barmil vertikali ġeneralment ikollhom bramel li huma spazjati sew ma 'qigħan li huma ttundjati u spiss imsejħa saqajn tal-qamħ. Parti mir-raġuni għal dan hija l-bilanċ li jżomm il-kontenut fil-bramel hekk kif jitilgħu fuq il-lift sabiex it-tixrid ma jkunx problema' L-elevaturi tal-barmil vertikali jeħtieġ li jintużaw b'pass ħafna aktar bil-mod kemm biex jevitaw li jxerrdu l-kontenut kif ukoll minħabba li ħafna mill-ħin iġorru tagħbijiet li huma pjuttost tqal.

4- Elevaturi Industrijali

L-iktar tipi komuni ta 'liftijiet industrijali huma liftijiet tal-parank u elevaturi tal-inklinazzjoni. Dawn it-tipi ta 'liftijiet huma mibnija biex iġorru ammonti kbar ta' piż mingħajr sforz, għalhekk it-terminu elevaturi industrijali. Dan it-tip ta 'lift jintuża fil-kostruzzjoni, imħażen, u tarznari.
Elevaturi A-Hoist

L-elevaturi tal-parank huma mħaddma minn taljola jew serje ta ’taljoli u jistgħu jkunu pjattaforma sempliċi jew gaġġa li fiha l-bnedmin jew materjali tqal jiġu mċaqalqa’ l fuq u ’l isfel waqt applikazzjonijiet industrijali. Ġeneralment, taljola tħaddem ħabel jew katina li tgeżwer ċilindru u tikkawża li l-lift jogħla jew jinżel. Jingħad li l-liftijiet tal-parank huma mħaddma jew bl-elettriku jew bl-arja, iżda anke dak mhux veru' għax l-elettriku huwa meħtieġ biex tippompja l-arja. Parank liftijiet li jġorru materjali u tagħmir għal-livelli ta ’fuq kif meħtieġ waqt li jkun qed jinbena l-bini. Huma wkoll komunement użati biex jgħabbu tagħmir u provvisti fuq bastimenti kbar tal-baħar.
B- Elevaturi tal-Inklinazzjoni

It-tagħmir u l-provvisti jitqiegħdu fuq forma ta 'conveyor belt li tkompli ddur biex iġġib il-merkanzija sad-destinazzjoni tagħha fejn tinħatt malajr hekk kif iċ-ċinturin ikompli jdur. Dan huwa metodu ħafna aktar mgħaġġel ta 'tagħbija u ħatt ta' merkanzija milli b'parank lift għax m'hemmx waqfien biex tinħatt. Kollox jiġri f'moviment fluwidu wieħed. Elevaturi tal-inklinazzjoni meta jintużaw għal skopijiet industrijali huma ġeneralment temporanji u mobbli. Ħafna huma fuq ir-roti u jistgħu jiġu mċaqalqa faċilment minn baċir jew post għall-ieħor.



Fis-Suġġett li jmiss, se nispjega Tipi Oħra ta 'Elevaturi u Komponenti Bażiċi tal-Elevaturi. Allura, jekk jogħġbok kompli segwi.



Nota: dawn is-suġġetti dwar il-liftijiet f'dan il-kors EE-1: Il-kors tad-disinn elettriku tal-Bidu&# 39 huwa introduzzjoni biss għal dawk li jibdew ikunu jafu informazzjoni bażika ġenerali dwar il-liftijiet bħala tip ta 'Tagħbijiet ta' Enerġija. Iżda f'livelli oħra tal-korsijiet tad-disinn elettriku tagħna, aħna se nuru u nispjegaw fid-dettall il-kalkoli tal-Istima tat-Tagħbijiet tal-Elevaturi.
